Aqui se presenta dos tipos de gps que puedes adquirir para desarrollar algunos proyectos, como el reloj gps a display a led.

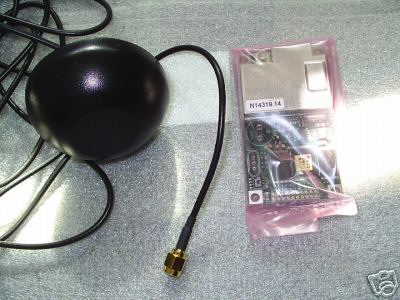

Aqui tienes fotos del gps y documentaci贸n, que podras adquirir por 60 euros con antena, para hacer el reloj gps y lo de aprs, etc.

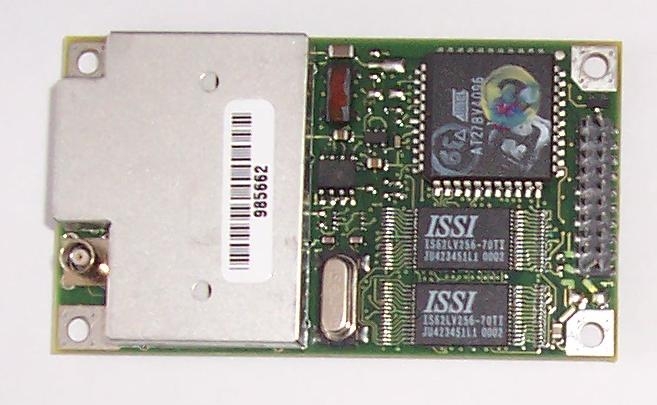

Foto del gps Jupiter por una cara,聽 PIKA AQUI

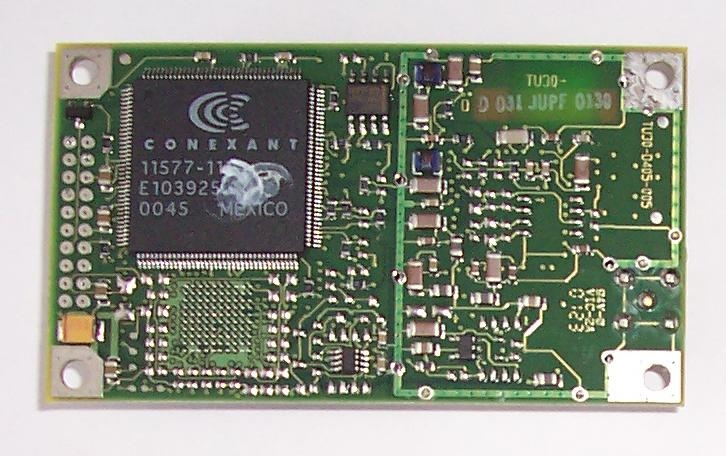

Foto del gps Jupiter por la otra聽cara,聽 PIKA AQUI

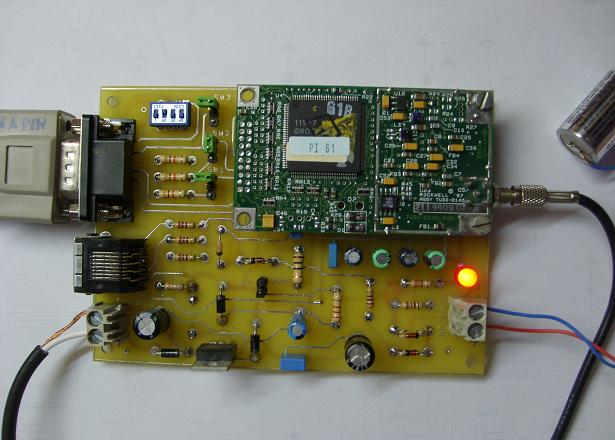

Fotos del montaje del聽GPS J煤piter, tiene salida de datos a 4800, pudiendose conectar directamente al ordenador, ya que tiene incluido un MAX232.

Tiene salidas PPS segundo exacto mundial, esta salida si le pones un led , se enciende a la vez con otro gps que tenga esta salida y este en Estados Unidos o en Japon, todos se encienden al mismo tiempo. Puedes selecionar con los micro swits la entrada al聽PC por el pin que desees, este se帽al PPS.

Mas abajo esta el esquema del circuito, el que lo desee le puedo enviar los pdf de la placa para hacer, cara top, boton , serigrafia y mascaras.

Aqu铆 se pone el esquema del聽GPS J煤piter PIKA
Aqu铆 se pone los fotolitos de las placas del GPS J煤piter PIKA

gps jupiter

Tiene un conector RJ45 donde tambi茅n estan las salidas invertidas y con niveles TTL, asi como entrada de tensi贸n y salida de tensi贸n de 5 voltios.


Se recomienda conectarlo a 8 voltios continua , o a 12 voltios con un peque帽o radiador en el LM317, ya que se calienta un poquito, o con una resistencia de 18 ohmios 4 watios

gps montado

con el programa de diagn贸stico GPS (GPDdiag.exe), podras ver todas las tramas que se envian y las se帽ales de los satelites, donde estan posicionados, tu latitud, tu longitud, tu altitud, tu velocidad,聽la direcci贸n, la fecha y hora UTC, y m谩s parametros.

Aqui dejo un link para descargar el programa, funciona bien sobre XP y otros sistemas operativos, es uno de los que mas me gusta.

Aqui descargar el programa聽

Los mas interesados, se les podra ofrecer una placa de doble cara y con taladros metalizados, y pistas de cobre con electrolisis de esta帽o. Como la de las fotos.

http://www.redesmadrid.com/descargas/jupiter_v230.pdf

gps con antena

http://www.redesmadrid.com/descargas/a617_1.jpg

Aqu铆 se pone el esquema del聽GPS J煤piter PIKA

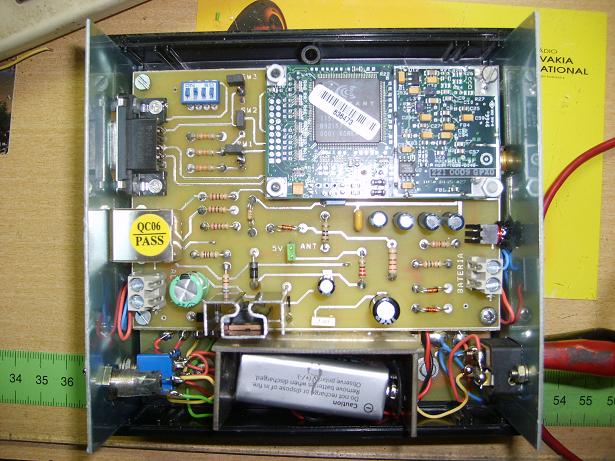

Caja de gps montada, vista del interior

interior gps

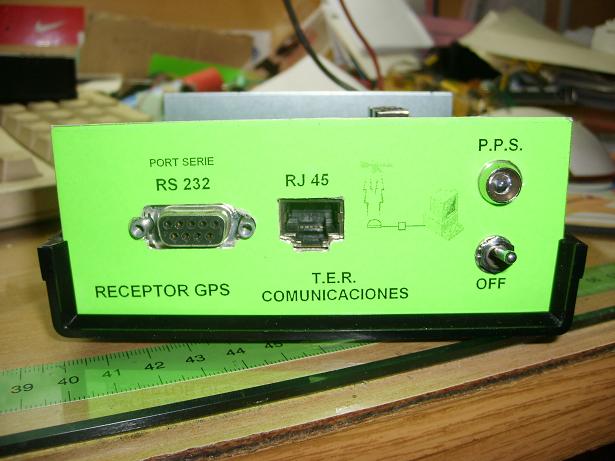

Caja del gps, vista del frontal, con su conector RJ45 Y RS232, su led PPS

frontal gps

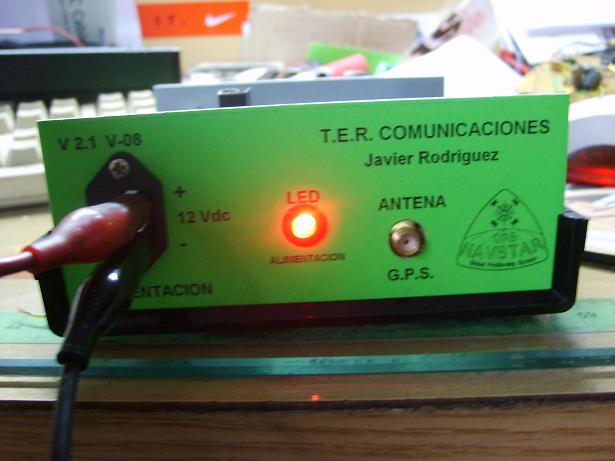

Vista de la parte trasera, donde podemos ver el conector del gps y entrada de alimentacion.

trasera gps

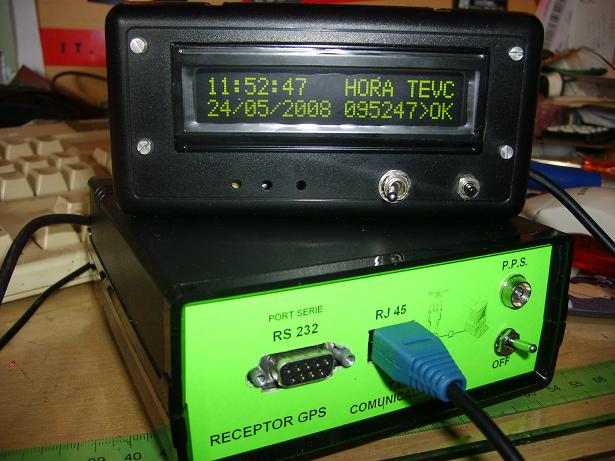

Aqui vemos, un circuito terminado en el que cojemos la informaci贸n del gps y se lo pasamos a una pantalla LCD y nos muestra la hora, ruta, latitud, longitud, velocidad, depende del menu que seleccionemos en la pantalla.

Circuito de pantalla AQUI

Descarga del circuito completo聽 AQUI

reloj gps en display
