CONTROL DE RECEPTOR FM9 DE GNS


Features:

FM Broadcast Worldwide Real-Time Traffic.

FM Broadcast Worldwide Real-Time Weather Information Support.

FM Mixer

Input Voltage: 5 Vdc ~ 16 Vdc

Output Voltage: 3.3 Vdc Serial Interface, TTL

Total Power: 30mA max. at +3.3Vdc

Frequency Range: 87.5 MHz-108.0 MHz

Interface Signal Level: TTL Interface

Baud Rate: 38400 bps, TTL

Operation Temperature: -20 ~ +85  degree Celsius

Storage Temperature: -40 ~ +85 degree Celsius

Operation Humidity: 95%RH

Storage Humidity: 95%

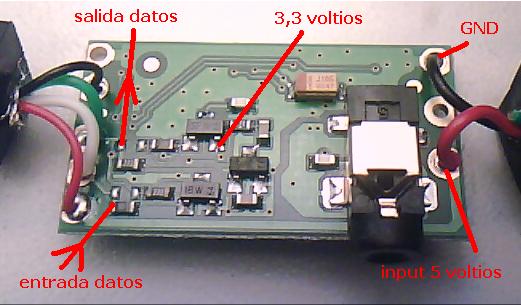

Detalle de las salidas de datos y entrada de alimentacion.

Yo cojo lsa tension del USB y luego con el adaptador de USB a TTL, recivo los datos.

Asi tiene que estar para enchufar en un RS232 , poniendo un MAX232

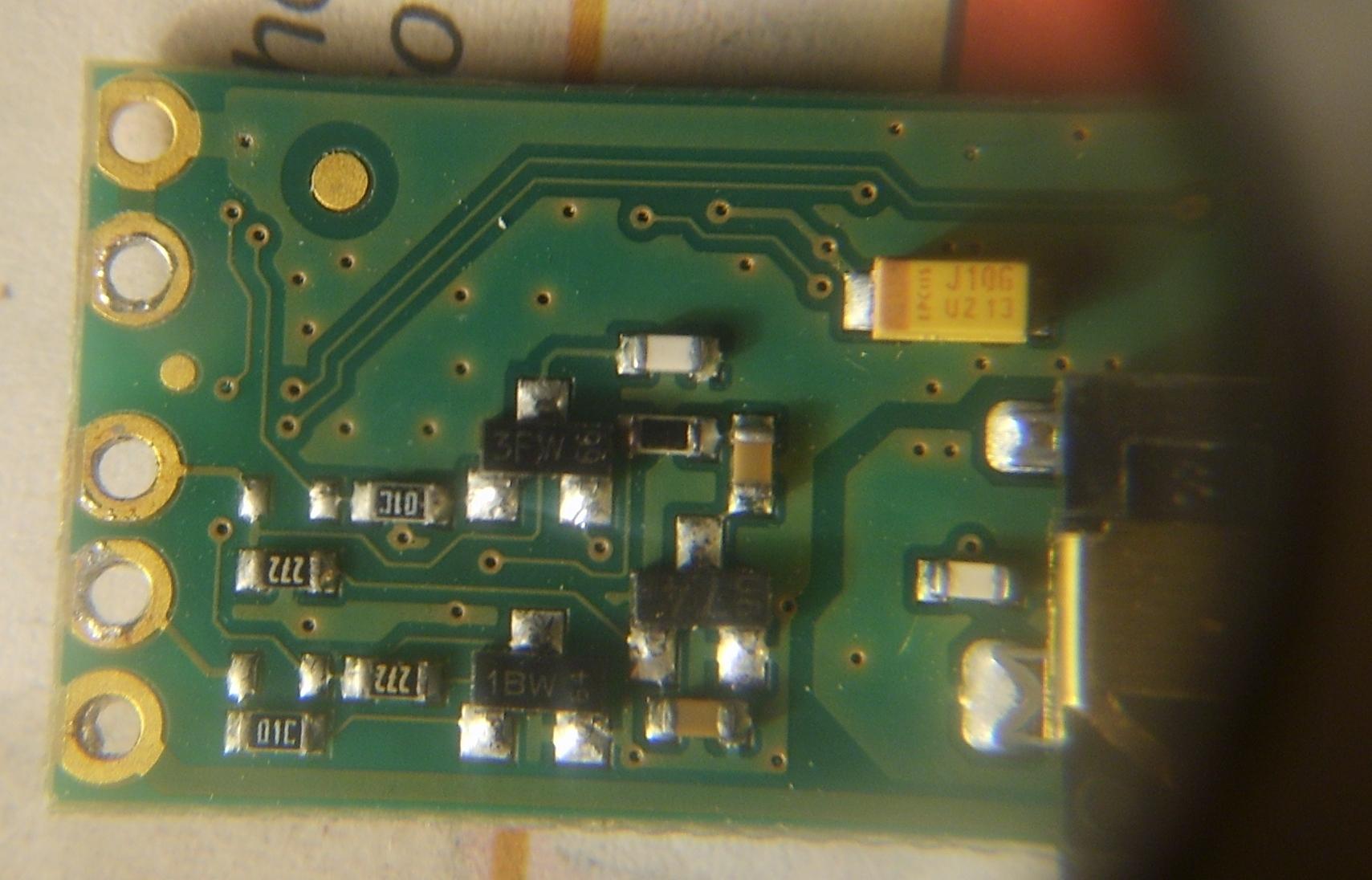

Este es el receptor, que luego le pongo el convertidor de USB a TTL.

gns

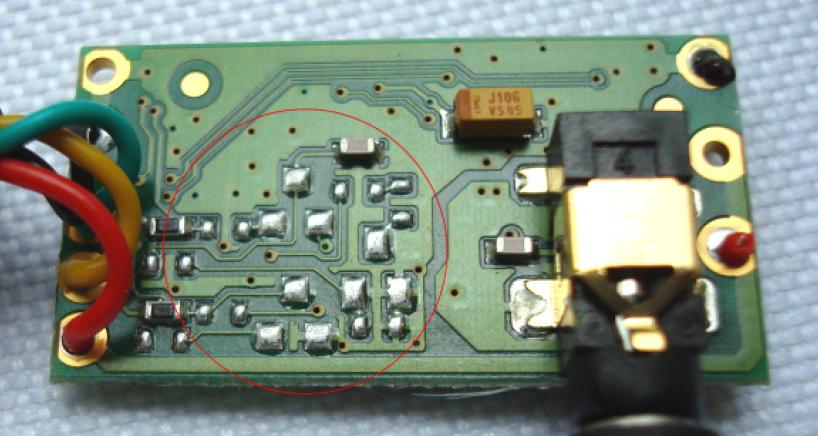

Asi es como tiene que estar, para poner  con un adaptador de USB

gns1

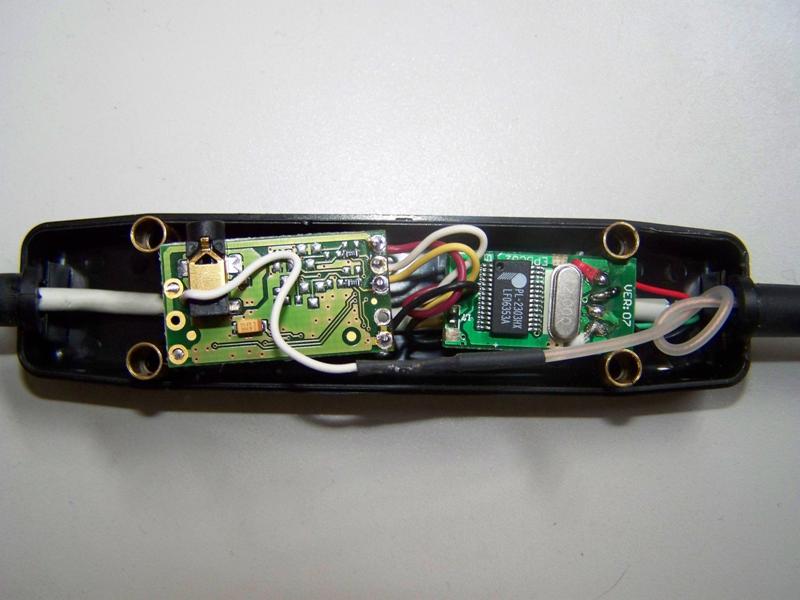

Invento metido en una cajita.

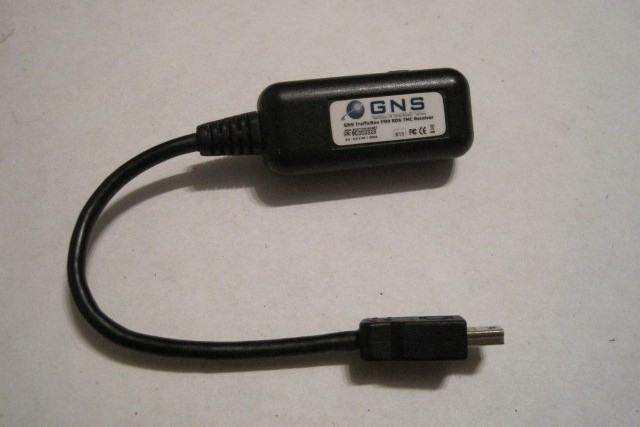

GNS FM9 receptor con convertidor USB a TTL

GNS FM9 receptor con convertidor USB a TTL

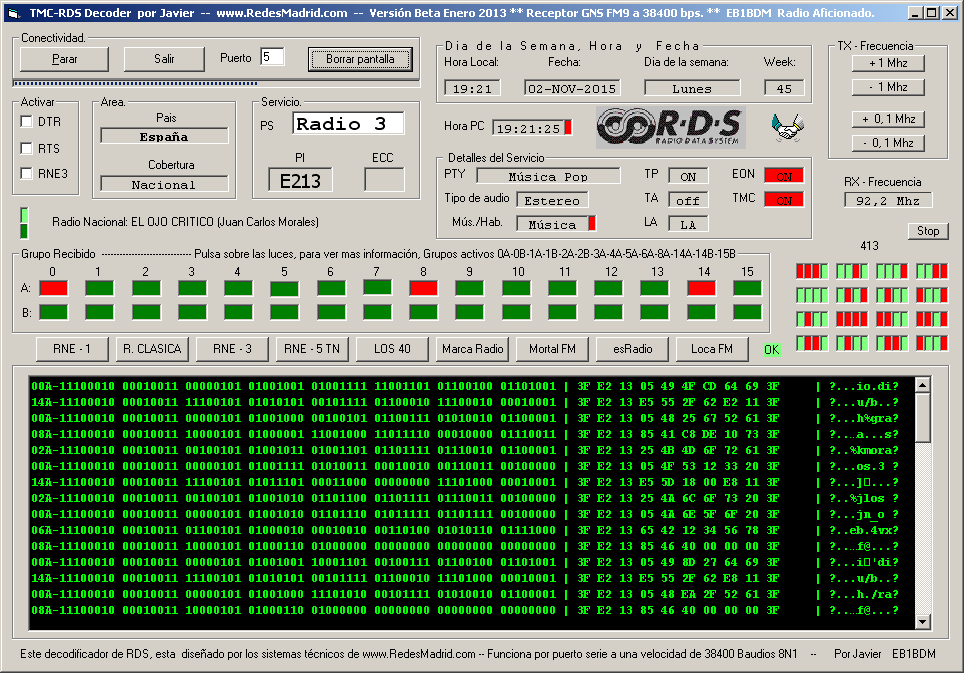

¬†Aqui dejo un programa para comprobar el receptor, versi√≥n 1.6,¬† AQUI RDS-Decoder-1.6, la contrase√Īa o password es RedesMadrid , tiene botones para cambiar la frecuencia al receptor, para subir y bajar en saltos de 0,1 MHz, y 1 Mhz., asi como R.texto y creaci√≥n de ficheros log, para poder analizar con RDS Spy¬†.

Aqui dejo, UN FICHERO QUE PUEDE QUE HAGA FALTA MSCOMM32.OCX, lo pones en el mismo sitio del programa exe, o en la carpeta de windows del sistema. AQUI

Aqui dejo un zip con dos ficheros de captura, para verlos con el RDS Spy, recogidos con el programa mio y el receptor GNS FM9.

Enviame al correo los ficheros log, de las emisoras que recibas de tu localidad, para el estudio de las tramas, a la dirección que aparece en el fichero creado.

Si quieres un receptor de estos de RDS, escribeme en el formulario de la p√°gina principal de contacto, y te lo envio, y si quieres con el adaptador USB, para enchufar y listo.

Aqui un PDF , para que te hagas una idea del montaje.  USB-TMC-Modul.pdf

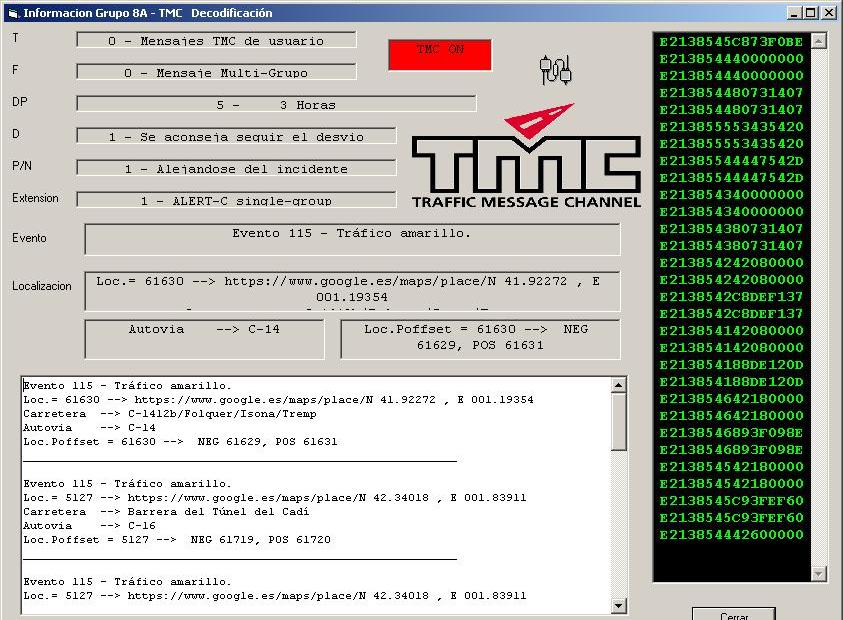

Puedes ver, un ejemplo de los datos capturados del TMC de tr√°fico, esta con localizaciones, pica aqui y veras el TMC, √ļltimo de¬†febrero del 2013 revisado

Se esta modificando el programa, para decodificacion del TMC, asi como estudio de tramas del RDS. Ya tengo un peque√Īo programa para recibir el TMC, pero el visual no se me da muy bien, si tu sabes mucho, escribeme y a ver si se puede hacer uno bueno. Se dispone de las tabla de localizacion de la DGT , la √ļltima versi√≥n.

49;17;A√Īo realizaci√≥n 2005/2006;2.1;Revisi√≥n completa:cambios de nomenglatura de carreteras, nuevas carreteras y puntos

esto es una evidencia del fichero de las tablas LOCATIONDATASETS.DAT

Nada mas aplicar tensión al receptor GNS FM9, tiene que salir por el port de salida esta cadena:

<CR><LF>

GNS V48 – 31/06 – 0B5

<CR><LF>

GO

<CR><LF>

En hexadecimal asi:

0D 0A

47 4E 53 20 56 34 38 20 2D 20 33 31 2F 30 36 20 2D 20 30 42 35

0D 0A

47 30

0D 0A

…………………………………………………………………….

velocidad del puerto 38400  8n1

envio en hexadecimal

Modelo del receptor

FF430D0043

contesta con 3F474E5320476D62483F    ascci  = GNS GmbH

Abrimos puerto

FF56787856

contesta con  3F000056061F300B053F

Tienes que enviar el codigo Hexadecimal al receptor para sintonizar la frecuencia

Un ejemplo, para sintonizar la frecuencia de RN3 en valladolid, que es 92,2 Mhz, tenemos que enviar en Hexadecimal    FF732F0573

y el receptor contesta con   3F0000732F015500003F

tambien puede con esta        3F0000732F010000003F

Descarga los codigos de Frecuencias.txt

Un Ejemplo de los datos recibidos de Radio Nacional 3



VELOCIDAD DE TRANSMISION 38400  8N1

Captura del RDS

despues del 3F bienen las tramas del RDS

E213 es radio Nacional 3

E211 es radio Nacional 1

y asi con los siguientes datos..
