Frecuenc铆metro para el receptor Yaesu FRG-7.
Con 4 display de led y un PIC 16F84.
Con este frecuenc铆metro, veremos los Khz del receptor.

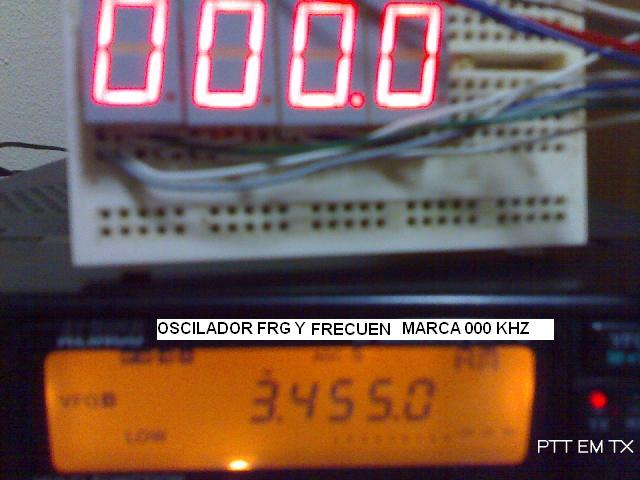

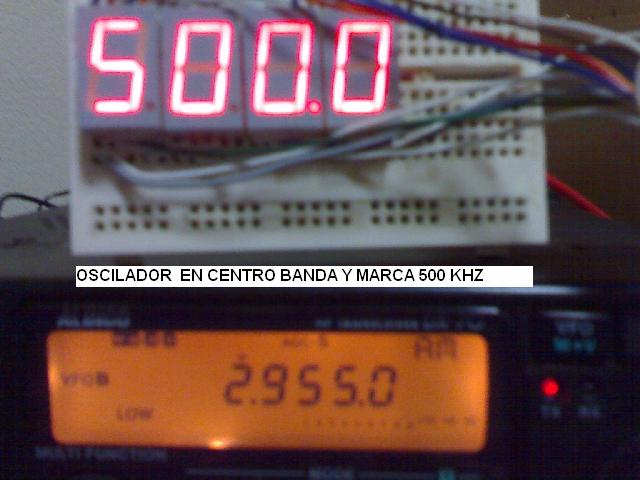

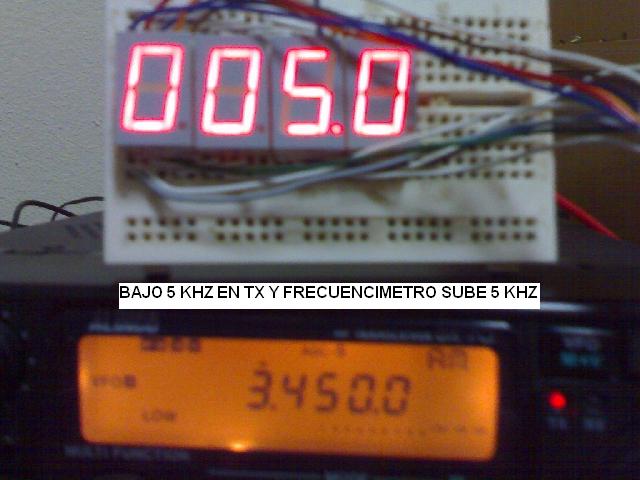

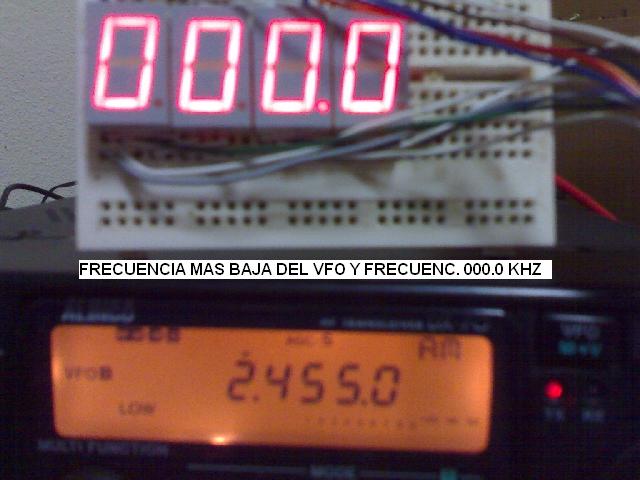

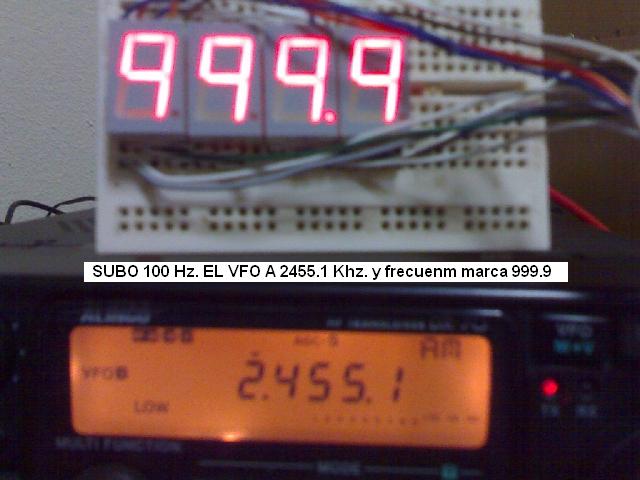

Foto442 Foto444 Foto448 Foto450 Foto451 Foto452

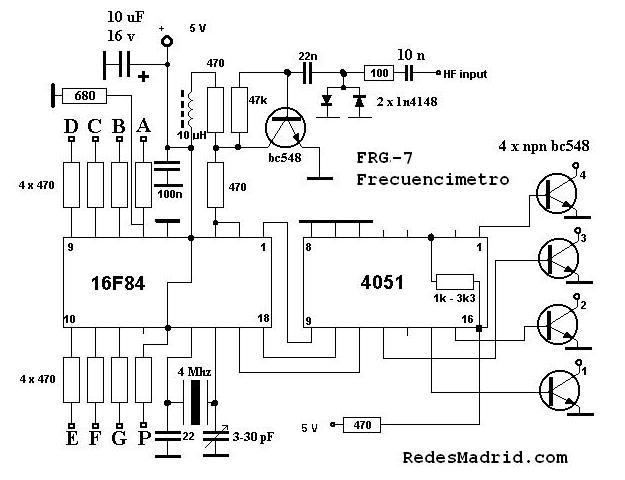

Esquema



frg_7

De aqui tenemos que coger la se帽al para inyectar al frecuencimetro. Ya que es el oscilador local, que va desde 3455 a 2455 Khz.

Asi que cuando hay en el oscilador local de receptor 3455 KHZ , el frecuencimetro tiene聽 que marcar “000.0”聽 Khz y en el oscilador cuando hay 2454,9 Khz , el frecuencimetro tiene que marcar 999,9 Khz. Si os fijais es inverso, este receptor tiene una manera un poco peculiar de hacer la conversion, ya que tiene tres etapas.

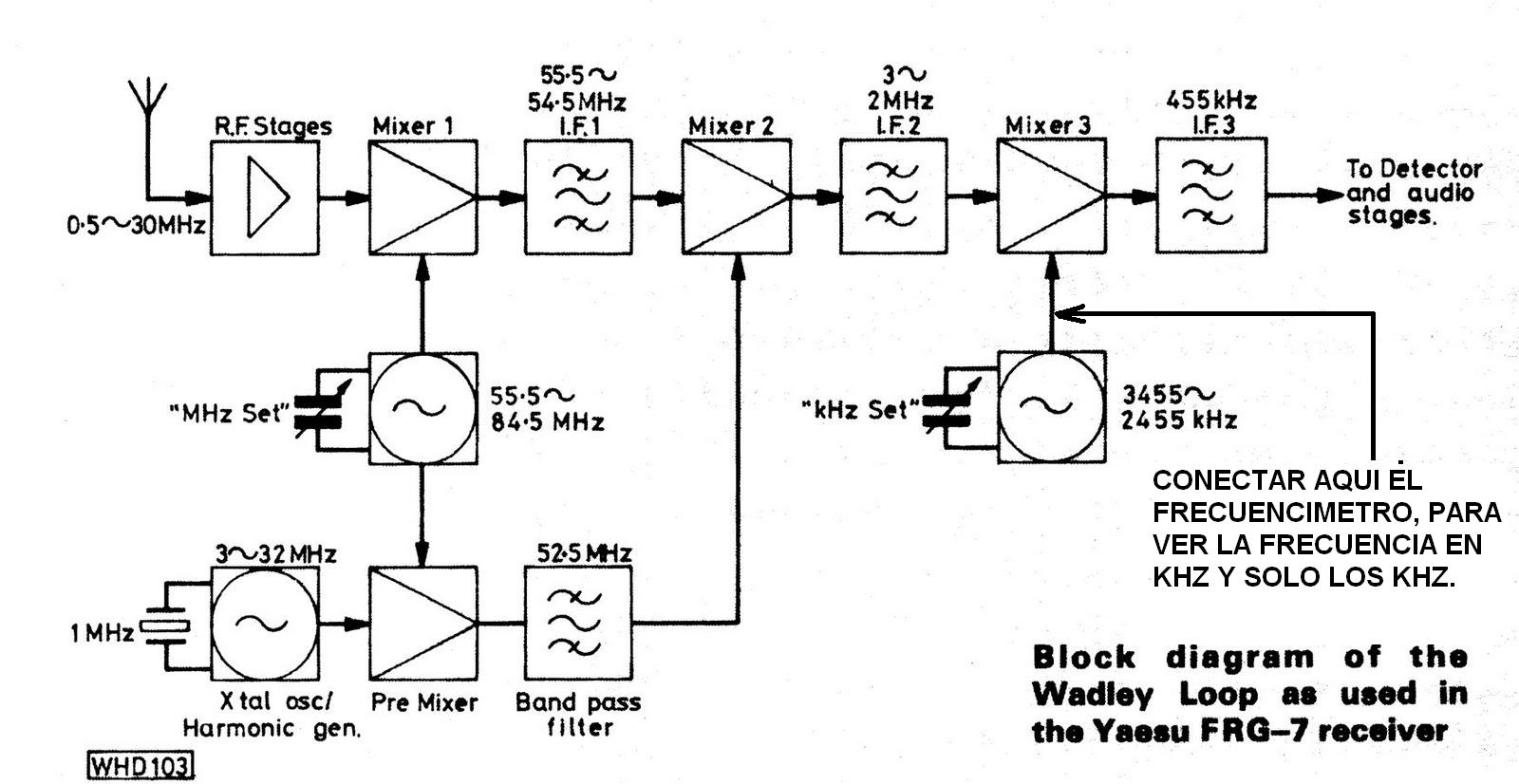

FRG Loop block diag






frg7ecs
