Todo lo que buscabas y no encontrabas, ya que no he encontrado en ning煤n sitio de Internet que integrado usa el modulo de secrafonia XPTO-01, as铆 que mirando integrados de secrafonia di con el FX224LG y bingo es este, tenia una emisora con este modulo, as铆 que me dedique a investigar sus conexiones y aqu铆 las posteo, aqu铆 pondr茅 el esquema y detalle t茅cnico del secrafonia o Scrambler XPTO-01 es el integrado FX224LG de CML, es un inversor, un enmascarador de audio vocal.
El XPTO-01 es un secrafonia de doble inversi贸n de banda, apto para redes de radiotelefon铆a. Enmascara la voz, distorsion谩ndola y haciendo irreconocible el tono de voz propio, e incluso el idioma. El audio puede encriptarse siempre o emplear un interruptor para hacerlo puntualmente.
Ofrece 32 c贸digos de secrafon铆a, seleccionables por puentes soldables. Compatible con subtonos u otras se帽alizaciones.

XPTO-01: Cambio seguro鈥揷laro mediante un interruptor externo. Dimensiones: 30,5 x 18,5 x 5 mm

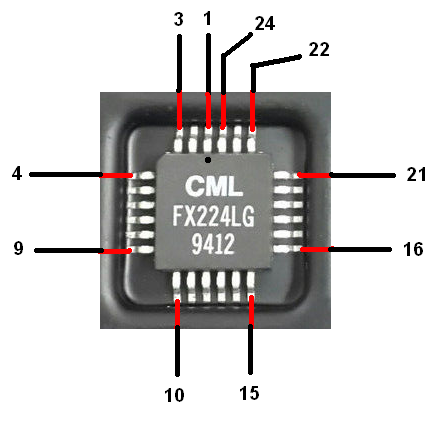

FX224LG-pin

Adaptaciones disponibles:
KENWOOD: TH 22 E, TK240, TK705, TK 260
MOTOROLA: GP 300, GM 300, GM 350, GM 900, MX 1000, GM 950
MAXON: PM 150(4150), SL 70 C.
ICOM: IC 3210 A, IC 228, T 2E
YAESU: FTH 2008, FT 2500, FT 411 E, FT 212, FTL 2001, FT 23 R, ASL 2011, VX 1000, FT 2600 M
MIDLAND: 70 165, 70 1340B
KYODO: KG 105-15
JOHNSON: CHALLENGER 7162
SAILOR: RT 2048; ALINCO: DJ 180 E
HYT: TC-368


index.10

XPTO-01 Serafono, inversor, Scrambler.

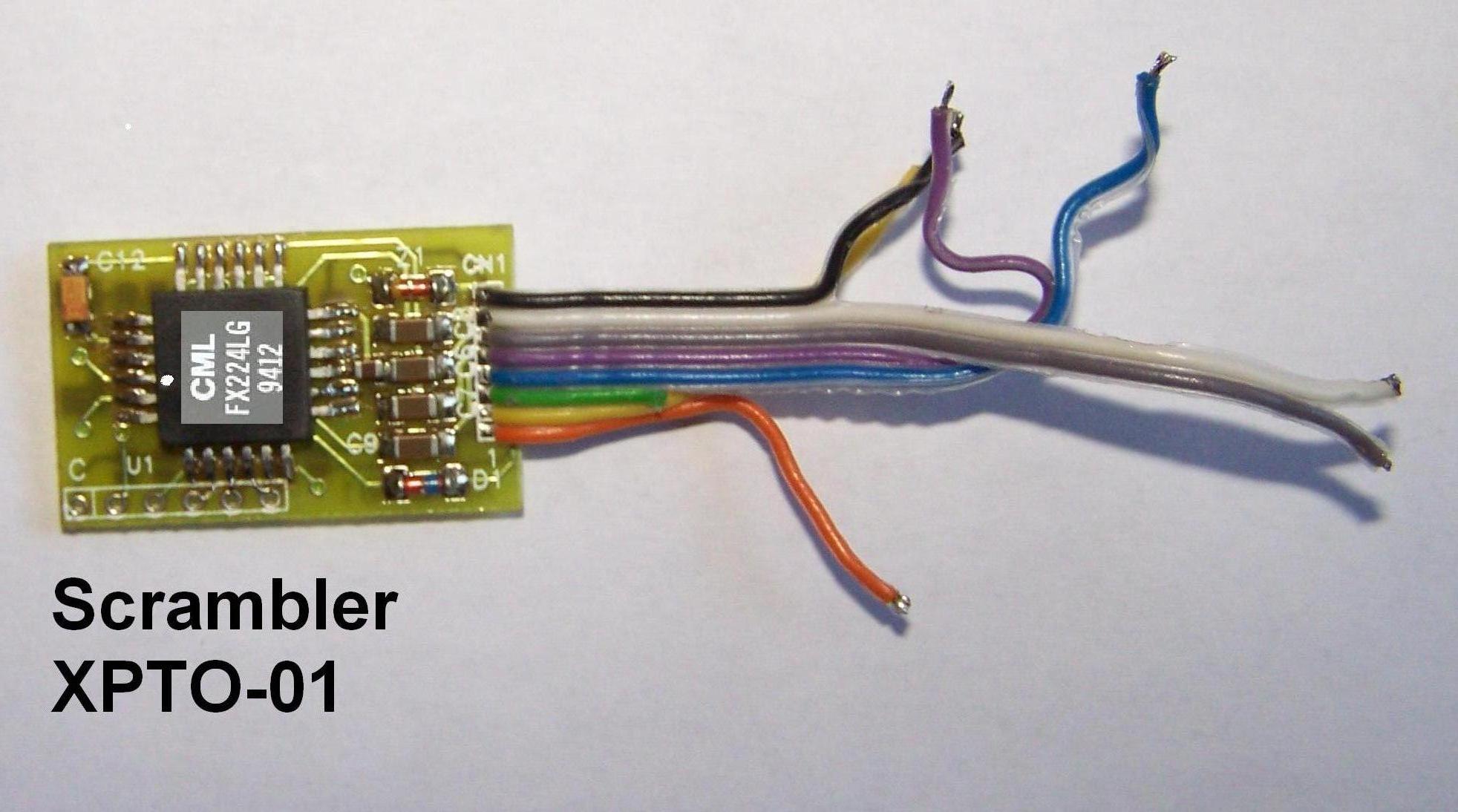

En la foto el cable negro va ha masa es la patilla 13
El cable blanco es la 18 y es la entrada de sonido de RX.
El cable gris es la 15 y es salida ya descodificada al amplificador de sonido.
El cable violeta es la 16 y es la salida de TX, por decir al transmisor y codificado.
El cable azul es la 22 y es la entrada del micro, para posteriormente encriptarla.
El cable verde va a masa y es el pin 9 del FX224LG
El cable amarillo es el pin 8 y va al ptt de la emisora se activa cuando transmites a masa.
Y el cable naranja es de 9 voltios positivos.
En esta plaquita que es el XPTO-01 el pin 10 y 11 no estan conectados y los pines 12 y 13 van a masa.

100_0110

SE ACABARON LOS SECRETOS DE ESTE SECRAFONO聽聽聽聽聽聽聽聽聽聽聽聽聽聽聽聽聽聽 XPTO-01

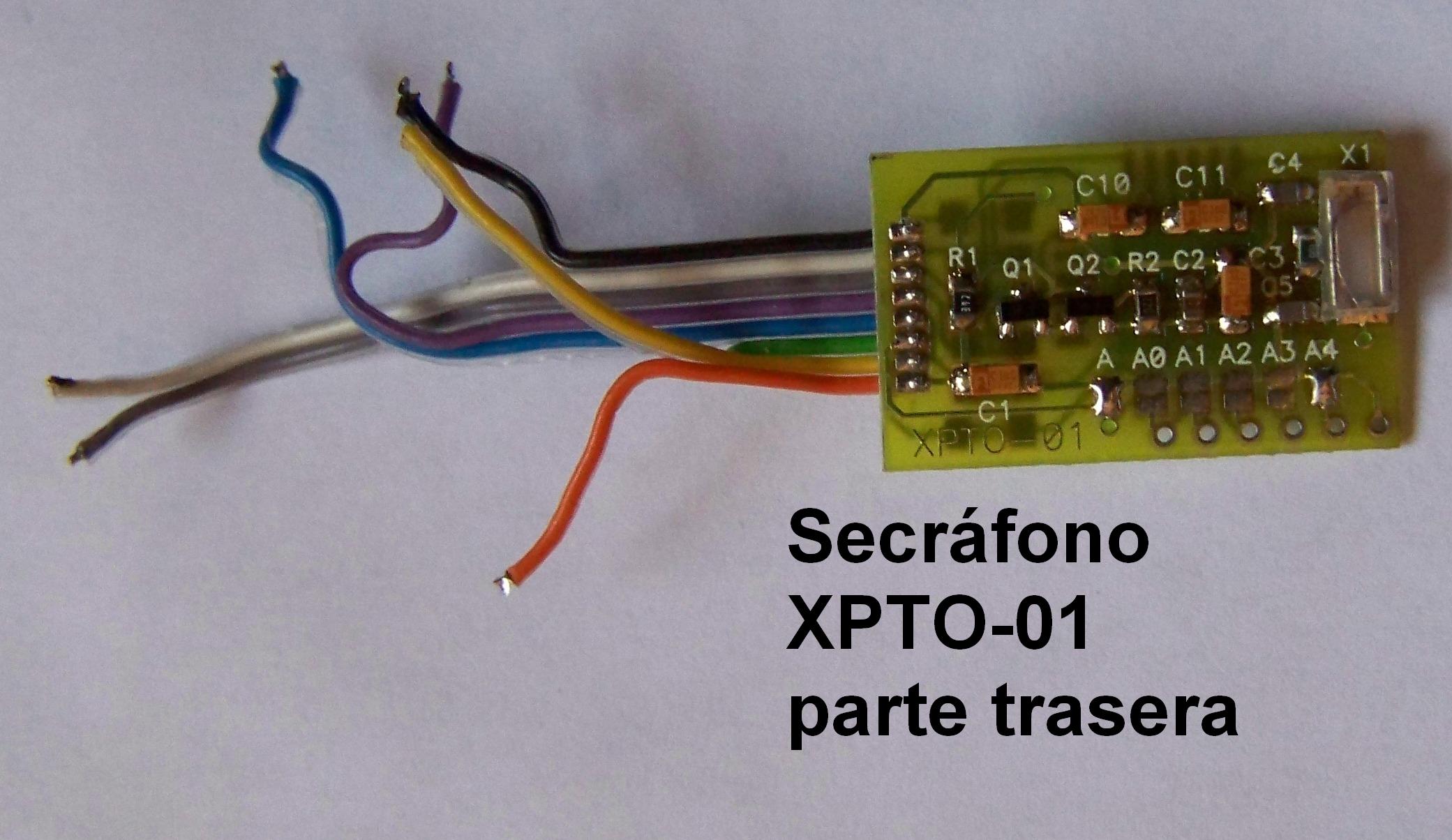

100_0106

Informacion del PDF y detalle AQUI En lapagina 4 del PDF, la figura 2(b) es la que se tiene que fijar.

Para el modelo de emisora EF Johnson Challenger 71xx Series, hay que poner la parte de transmision en el condensador C322 y para la parte de recepcion el condensador C300. Pondre mas fotos del conexionado.

Yo en la prograci贸n tengo puesto en el Split Point el tono de 1200 Hz que equivale al 01111 en los micro swits.

Tambi茅n seria interesante de mirar el FX128 o MX128DW, pika AQUI
