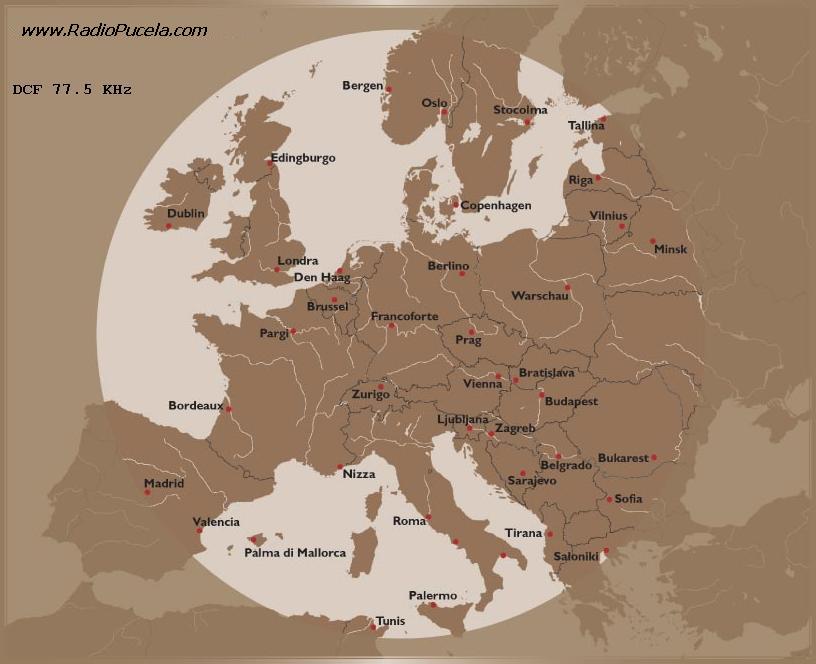

DCF RELOJ ATOMICO EN 77,5 KHz.




Información para construir un reloj con un PIC 16F84 y una pantalla LCD, de 2×16 caracteres.

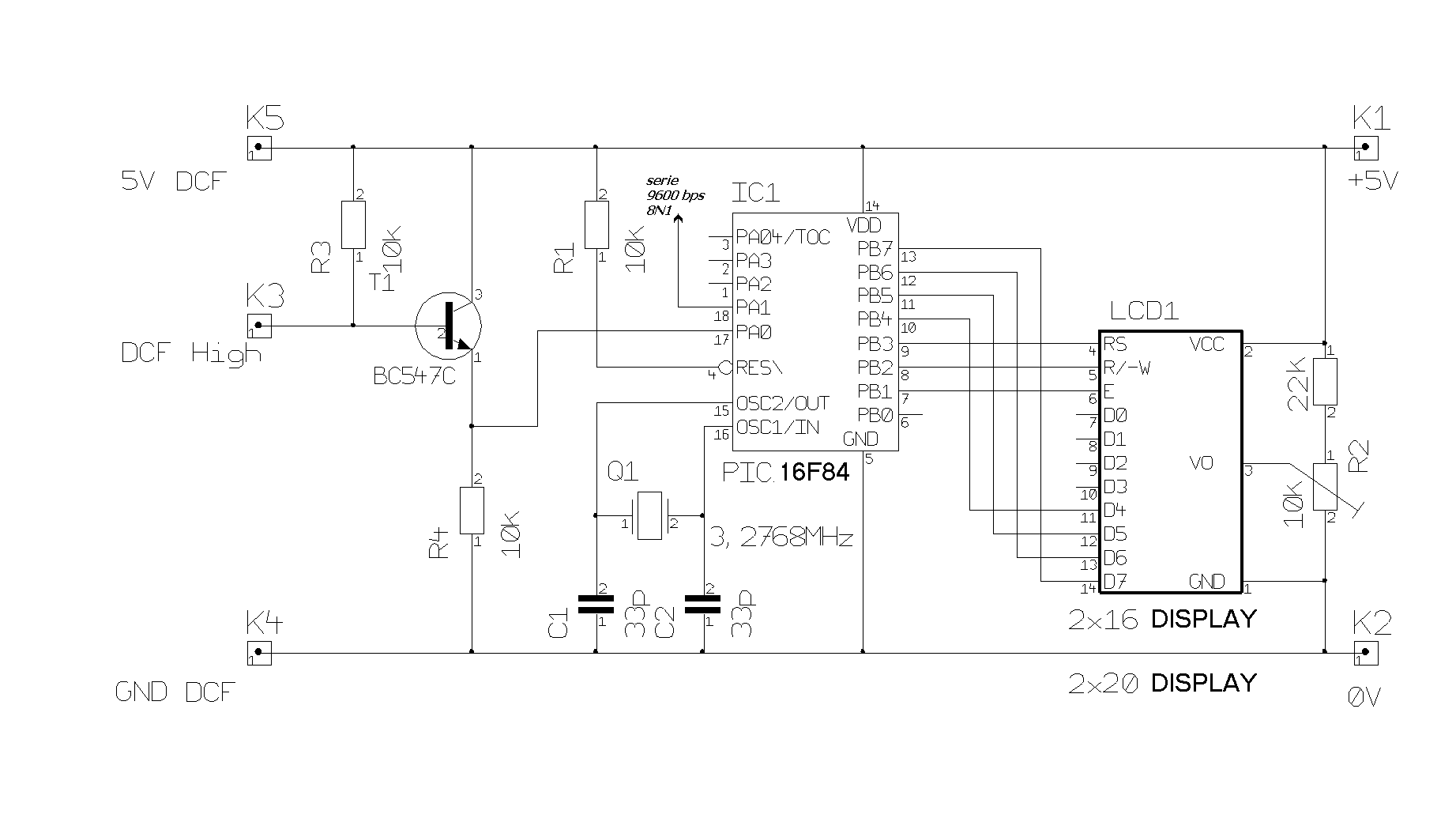

esquema



Si metemos los impulsos del receptor DCF en la base del BC547, en la pantalla LCD, nos mostrara la hora y la fecha del reloj atómico de Alemania.

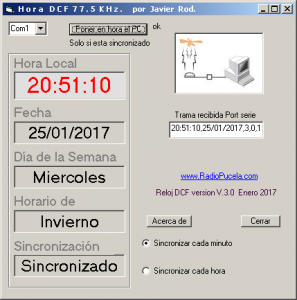

Aqui el fichero hex , para grabar en un pic 16F84 o 16F84A, también hay un código para el 16F628A y un cristal de cuarzo mas común de 4 MHz.

Hay una modificación que he hecho y es que se enciende un led cuando esta sincronizado y otro que nos indica que se puso en hora alguna vez y otro que sale un impulso en el segundo “00” del display, puede ser muy util para relojes Slave.

Descarga el codigo fuente —> pulsando aqui.

Video demostrativo de como sincroniza —> pulsando aqui

Video demostrativo con receptor de display a led —> pulsando aqui




MI QSL DEL DCF-77

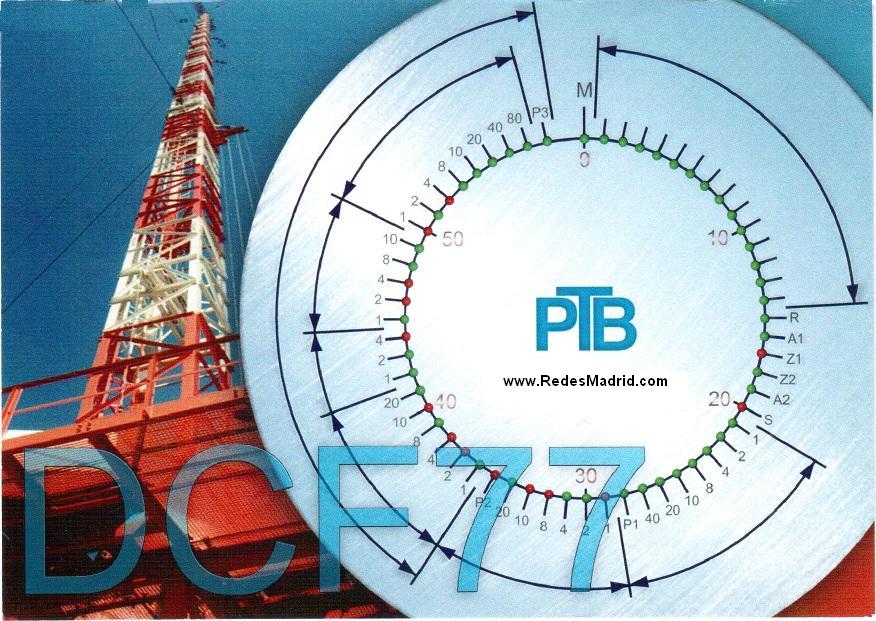

QSL DEL DCF77 EN Mainflingen

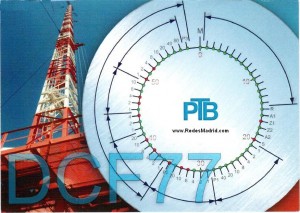

QSL DEL DCF77 EN Mainflingen

—————————————————————————————————

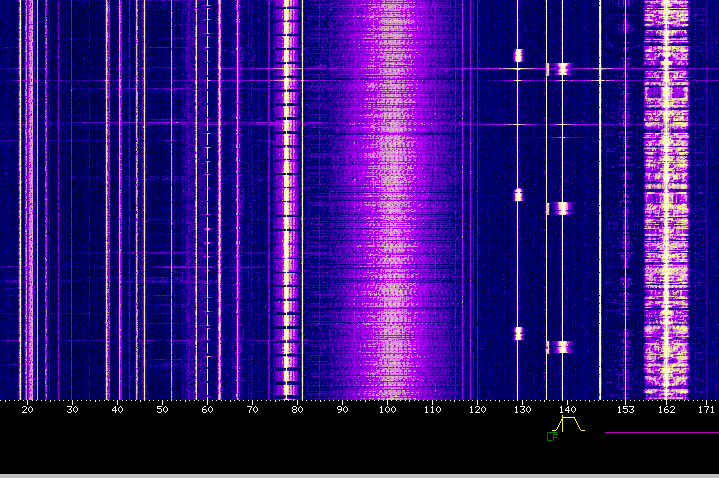

Espectro de la señal de DCF 77.5 Khz.

ex
