Radio Data System es una normalización que permite enviar datos inaudibles por la señal de una emisora de radio, normalmente de la FM, que se ven reflejados en el pantalla (Display) del aparato de radio. Se utiliza en Europa y América Latina.

Dejo un esquema, que montaremos y con un software que dejo en el link, podremos ver las tramas del RDS, es fantástico la información que se envía :

  • Identificación de la red de emisoras (PI)
  • Nombre de la red de emisoras (PS)
  • Frecuencias alternativas (AF)
  • Identificación de red con programas de tráfico (TP)
  • Tipo de programa (PTY)
  • Información sobre otras redes de emisoras (EON)
  • Identificación de información sobre el tráfico (TA)
  • Identificación para el descodificador (DI)
  • Conmutador música/palabra (MS)
  • Número relacionado con la fecha y hora de emisión de un programa determinado (PIN)
  • Radio texto (RT)
  • Canal transparente de datos (TDC)
  • Aplicaciones internas (IH)
  • Fecha y hora (CT)
  • Radio búsqueda (RP)
  • Canal de mensajes de tráfico codificado (TMC)
  • Sistema de aviso de emergencia (EWS)

información de tráfico TMC, esto se envía por RN3, información DGPS para los topógrafos, esto se envía en radio Clásica de RNE.

Aqui dejo un programa para comprobar el receptor, versión 1.6, tiene botones para cambiar la frecuencia al receptor, para subir y bajar en saltos de 0,1 MHz, o sea 100 khz, y de 1 Mhz, una nueva version con radio texto, pulsa AQUI la contraseña o password es RedesMadrid

Aqui dejo, UN FICHERO QUE PUEDE QUE HAGA FALTA MSCOMM32.OCX, lo pones en el mismo sitio del programa exe, o en la carpeta de windows del sistema. AQUI

Puedes ver, un ejemplo de los datos capturados del TMC de tráfico, esta con localizaciones, pica aqui y veras el TMC

tendras que poner un inversor como el RS232, se esta modificando el programa, para decodificacion del TMC, asi como estudio de tramas del RDS.

Vease también RDS-TMC FM9 GNS

Con este programa podras ver todas las tramas que se envian, grupo por grupo, de los que hay activos, muy util y captar el funcionamiento del RDS.

aqui enlace de esta información

http://www.rtve.es/rne/emisoras/rds.htm

http://www.rtve.es/archivos/70-3101-FICHERO/20070424_RNE_RDS_TMC.pdf

Aqui te dejo PDF de información interesante de como se codifica y decodifica el RDS.

Specification of the radio broadcast data system (RBDS) 9 abril 1998

OTRO PDF DE FUNCIONAMIENTO DEL RDS

Otro muy bueno, en castellano, de la UPV, me gusta como esta explicado.

ESTANDAR EUROPEO EN50067

Al final de la página pdf de las normas ISO.

Para montar el circuito necesitamos un integrado el TDA7330, un cristal de cuarzo de 4,332 MHz o 8,664 MHz, algo dificil de encontrar y un 7404. Ultimamente he conseguido el cristal y el integrado, si desea un cristal y un integrado ponte en contacto, por 12 euros mas 3 de envio es tuyo, precio de lo que me ha costado a mi.

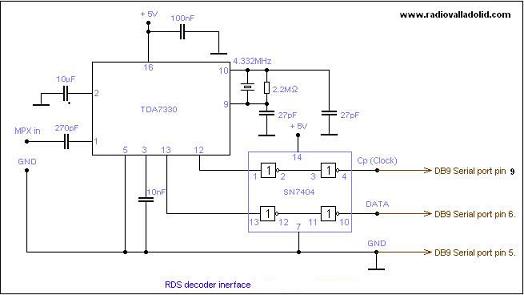

esquema

Para seguir manteniendo la página pincha en la publicidad. Gracias.

Una vez montado el circuito, tenemos que conectar la entrada del TDA7330 al pin 1 al receptor a la salida MPX, esto en el receptor se encuentra antes del integrado de estereo, es donde llega toda la informacion mono, estereo y rds y en algunos casos el SCA, creo que en desuso.

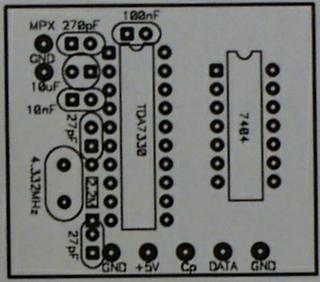

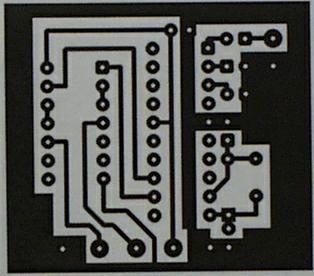

Aqui os pongo la placa de circuito impreso.

placa1

placa

Como vemos es muy sencillo de montar. Aqui donde podras descarga el software para ver todos estos datos. rdsdec.zip si no va el link de la casa, descargalo en mi página de RadioPucela.com Pica aqui para descargar. te dejo un link de pantallazos del programa. Aqui tienes otro en ingles de todo el funcionamiento y de las tramas, como se envia. http://www.jogis-roehrenbude.de/UKW-Projekt/RDS-Dekoder/RDS-Dekoder.htm Iremos poniendo información para montar un circuito con un lcd, para ver la emisora que sintonizamos , la hora que envía y el mensaje de texto.RDS.GIF Programa hex para el pic 16f84 rds108b.HEX

Página del autor del pic Uwe Nagel, (decodificador RDS con una pantalla LCD) muy interesante y colaborador de esta página.

Tiene una salida por el port RA,1 – pin 18 del 16f84, que salen los datos del RDS a 1200 baudios 8n1 sin necesidad de inversor.

Aqui un ejemplo de captura de RN3 , con los blockes de los grupo A0-A8-A1-A3-A14, ETC.

E2138555534354200 —>  TRAFICO TMC
E21335504040CD460
E213E5553907E2110
E213E55D1800E2110
E2138555534354200—>  TRAFICO TMC
E213154000E208000
E21305492F426D6F0
E213054AE34220540
E213054F2F424D430
E2132540456C20540
E21325414D4320730
E2138546C8E50EE40—>  TRAFICO TMC
E213E5553907E2110
E213E55D1800E2110
E2138546C8E50EE40—>  TRAFICO TMC
E213154000E208000
E2130548E32F44650
E21305492F426D6F0
E213054AE34220540
E2132542652074720
E2132543616E736D0
E213E5553907E2110
E213E55D1800E2110
E2138546426800000—>  TRAFICO TMC
E2136540123456780
E213154000E208000
E213054F2F424D430
E2138546426800000—>  TRAFICO TMC
E2130548E32F44650
E21305492F426D6F0
E2132544697465200
E2132545656E20450

Si os fijais, trafico envia las trama repetidas, se comparan y si son identicas la toma como buena.   Los ultimos 4 octetos son de localizacion.

Los 4 anteriores es el evento y los codigos estan en  ISO 14819-2.

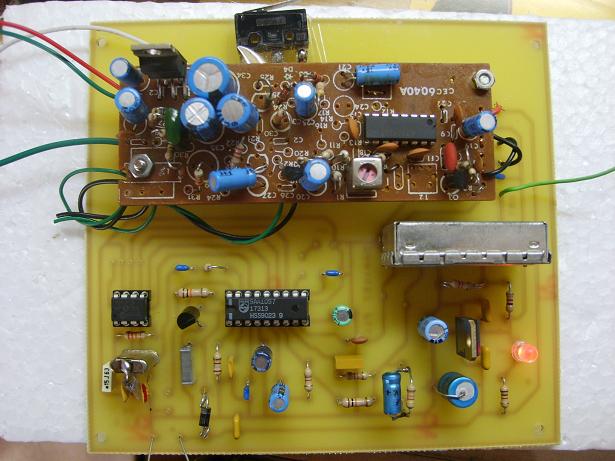

Aqui una foto de un receptor sintetizado y con el que recibo los datos de RDS, se programa el pic 12F629 y siempre esta sintonizado a Radio Nacional 3, que es donde cojo los datos de tráfico y la hora, muy precisa por cierto.

receptor

Nos podemos fijar en las partes, el pic de 8 patillas, donde programo la frecuencia y controla el PLL el SAA1057, esto sacado de la página http://home.deds.nl/~radio102/freddos/default.htm (muy buena) seguimos con la cajita metalica un MG-205V , que es el receptor de fm , y la placa suelta es de un receptor de radiocaset viejo, que hace de receptor de F.I. o sea de 10,7 Mhz y amplificador de sonido, funcionando todo a la perfección.

Video demostrativo de la decodificación del RDS

Si quereis

Traffic and Traveller Information (TTI) —TTI messages via traffic messag coding —

INTERNATIONAL STANDARD

ISO 14819-1 – First edition 2003-06-01

ISO 14819-2

Parte 1 y 2 de la información y codigos de tráfico.

Solicitarlo por correo, se envia el PDF, son difíciles de encontrar.
