APRS con PIC 16F84 – 16F628 y modem TCM3105聽聽

Placa PowerAPRS18 dise帽ada por TER Com-Electronik

En esta secci贸n vamos a colgar un circuito para transmitir informaci贸n de APRS. Este circuito es para enviar la latitud y longitud de nuestro QTH, normalmente la gente tiene el APRS en el vehiculo, pero cuando estamos en casa tenemos que tener el ordenador encendido y as铆 mandamos nuestra situaci贸n y de esta forma nos ven en el mapa de APRS. El circuito esta basado en un PIC 16F84 o un 16F628, en el que grabaremos los datos y lo configuraremos para que emita la informaci贸n cada cierto tiempo, sin necesidad de tener el PC encendido. Estos datos que salen del PIC, son a 1200 Bps y se los tenemos que entregar a un m贸dem, exactamente a un TCM3105, que convertir谩 estos datos en sonidos AFSK que entregaremos al micro de la emisora. Muchos os preguntareis por que utilizar un TCM3105, pues la respuesta es de que en mis pruebas los resultados obtenidos con este integrado es que emite聽un sonido puro y limpio de los tonos de 1200 y 2200 herzios, que son los utilizados para packet, Bell 202.

Los que vende o se montan聽normalmente los radioaficionados, tienen una configuraci贸n de 4 o 8 resistencias, formando los datos digitales del PIC en una onda sinosoidal de estas caracter铆sticas, pero el sonido no es el mismo, esta onda no es original, ya que pasa de ser una digital a convertirla en una senosoidal, atraves de un filtro pasivo paso bajos. Aqu铆 ponemos el esquema y los ficheros en ASM, para que pod谩is introducir vuestros datos,聽 se compila con el MPASMWIN, y se graba en el PIC.


aprs

Lista de componentes del circuito AQUI

Esquema en PDF, mayor resoluci贸n. AQUI

Ficheros para grabar en el pic. Estan en ASM

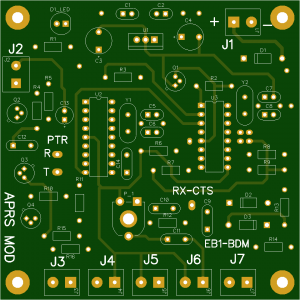

AQUI LA PLACA聽 DE CIRCUITO IMPRESO, ESTA A DOBLE CARA, gran calidad de fabricaci贸n, a taladro metalizado y esta帽ados, pintura resistente y barnizado. Aqui esta todo el modem TCM3105 y el PIC 16F628.

Si quieres una placa, por 7 euros, con gastos de envio certificado incluido a Espa帽A. Ponte en contacto y se envia.聽 por transferencia, por paypal son 7,5 euros. Solo se envia la placa sin componentes.

La placa no mide mas de 9×9 cm.

Ficheros para grabar en el pic. Estan en ASM

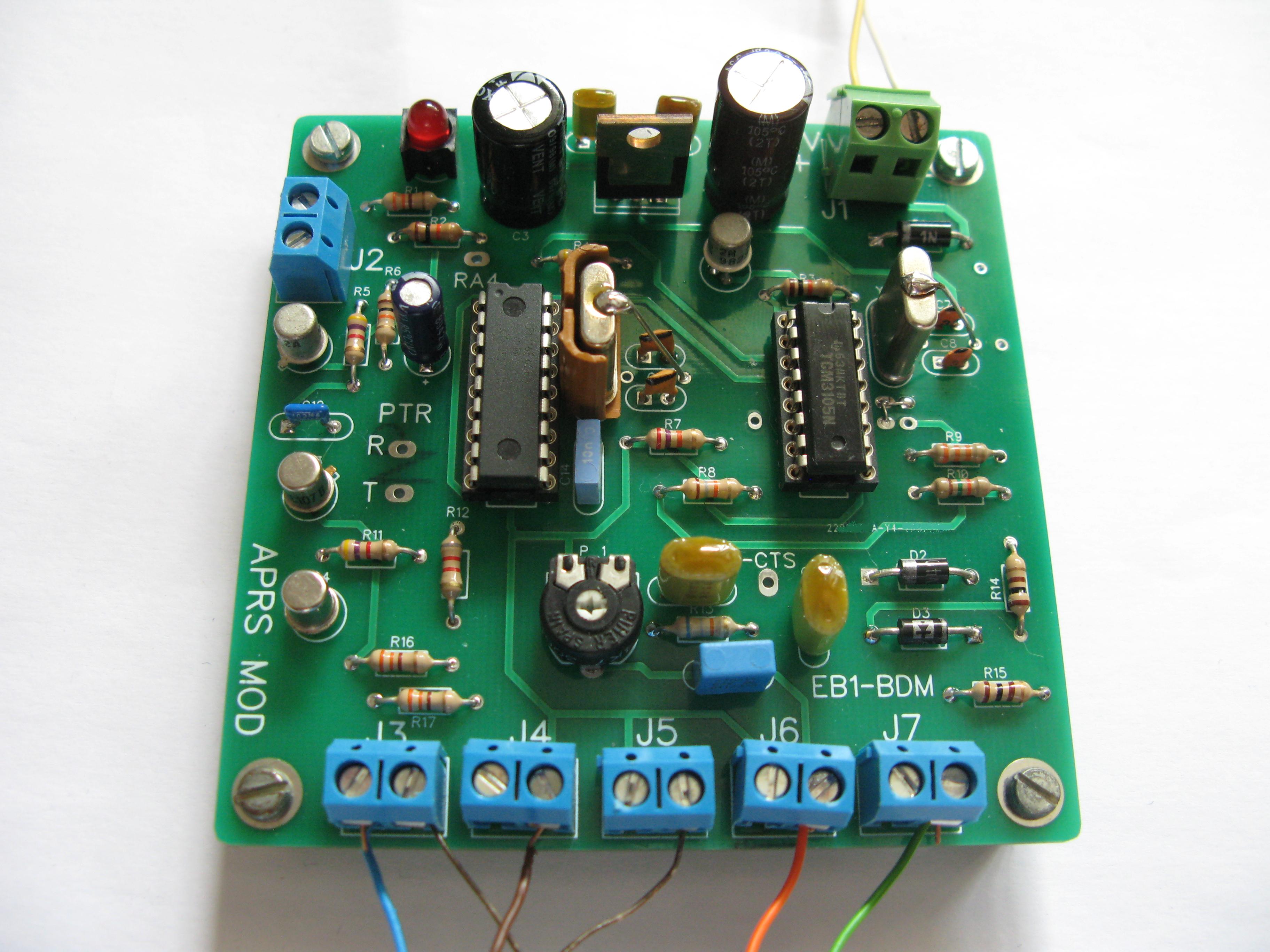

PCB Montada.

Ejemplo de como aparece en el mapa de APRS


aprs-m

Yo lo tengo montado en casa, con una emisora y va de lujo.

transmite la informaci贸n cada 10 minutos, de esta manera no tengo el PC encendido. Ademas con un talky si llegas al nodo, pues lo tengo encendido siempre y me olvido de el.

Ficheros para grabar en el pic. Estan en ASM



aprs

Otros, desde Dinamarca, que adquirieron 3 placas聽聽 OZ1LIF聽 APRS AQUI

stostoy_80 — Adquirio 3 placas desde Rumania.

milo_kfz — Adquirio 1 placa desde Italia.

Un EA1 de Luanco – Asturias adquirio una placa totalmente montada.

Un IZ1SBX de Italia NOVARA聽 adquirio una placa totalmente montada.
